本產品適用于暖通空調(H VA C)、能源管理系統、VAV及風扇控制、環境污染控制靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及爐通風控制等領域。LFM108微差壓變送器檢測差壓或表壓壓力，并把此壓差轉換為成比例的電信號輸出。LFM108提供0~5/10Vdc，4~20mA的模擬量輸出或者R S-485數字量輸出，用于樓宇能源管理系統，這種傳感器能夠測量樓宇增壓和空氣流動控制所需要的精確壓力和流量。
一、LFM108微差壓變送器的工作原理
LFM108微差壓變送器的工作原理是介質的壓力直接作用在傳感器的膜片上，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻發生變化。這個變化的電阻值可以通過電路轉換成電信號，再經過放大電路放大和補償電路的補償，將電信號轉換成與壓力成正比的信號。

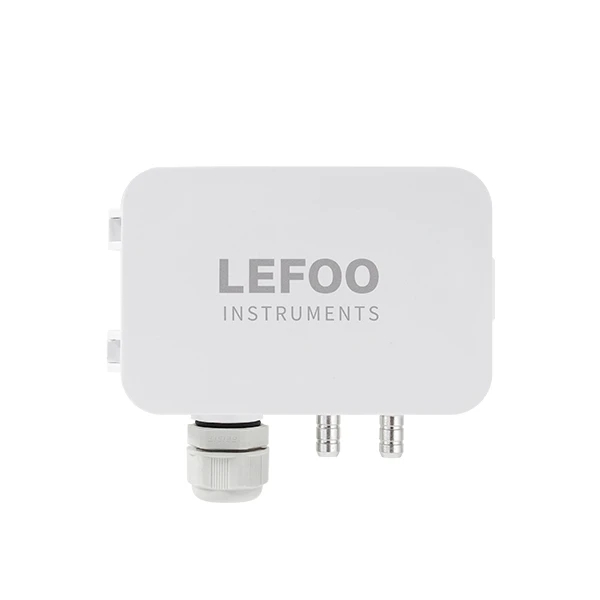

LFM108系列
壓力傳感器可提供低至0~±50Pa，高至0~±10,000Pa的量程。靜態精度在常溫下為±1.0%FS，溫度補償范圍是-10~+60℃，在溫度補償范圍外的熱漂移小于0.05%FS/℃。LFM108采用進口壓力芯體，具有壓力反應靈敏、長期輸出穩定、溫度性能優越等特點。

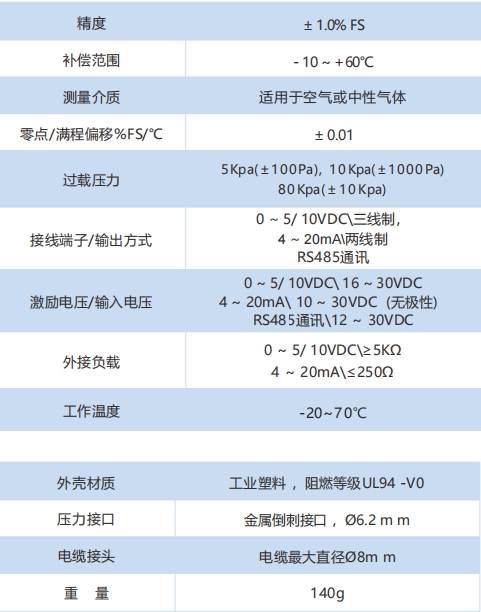

二、技術規格
三、功能詳解
1、壓力信號輸出
LFM108可選擇電壓型(0~5/10VDC)和電流型(4~20mA)輸出方式。其中電壓型為三線制輸出，需按照標示接線；電流型為兩線制輸出，且無極性，可任意調換接線。輸出RS-485通訊信號，可選擇Modbus標準通訊協議或BACnet MS/TP通訊協議。Modbus標準通訊協議使用協議中0x03(讀保持寄存器)、0x06(寫單個寄存器)兩種功能碼，具體協議詳見《LFM108-Mod通訊協議》；BACnet MS/TP具體協議詳見《LFM108-BACnet通訊協議》。其中，排針為RS-485 A-B線匹配電阻跳線，當通訊距離超過300米時，可選擇將末端儀表跳線連接，以降低通訊電路信號反射干擾。
2、清零按鈕
在正負壓力進氣口壓差為零的情況下使用此按鈕進行零點壓力值校準(按下時，LED燈同時亮起)。

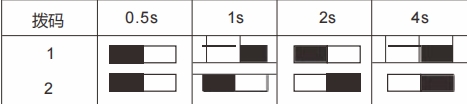

3、輸出響應時間設置
撥碼開關撥致如下狀態進行輸出響應時間設置：

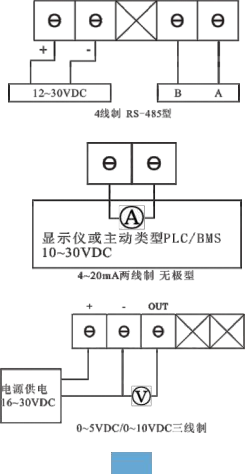

四、接線方式
以上就是LFM108微差壓變送器的工作原理、技術規格和功能詳解。它具有廣泛的應用領域，能夠提供精確的壓力和流量測量，并且具備多種信號輸出方式和優秀的性能特點。無論是在暖通空調系統、能源管理還是其他領域，LFM108微差壓變送器都能發揮重要作用，為系統的穩定運行和精確控制提供可靠的支持。
希望以上內容對您了解LFM108微差壓變送器有所幫助。如果您對該產品有任何進一步的疑問或需求，請隨時與我們聯系。感謝您的閱讀！
