概 述

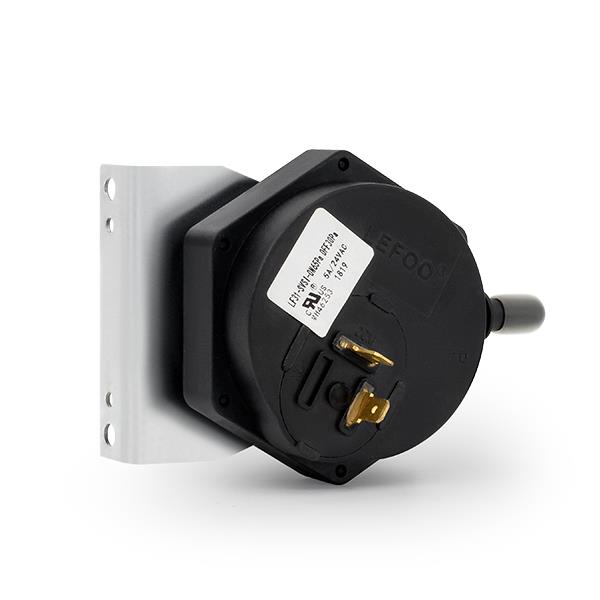

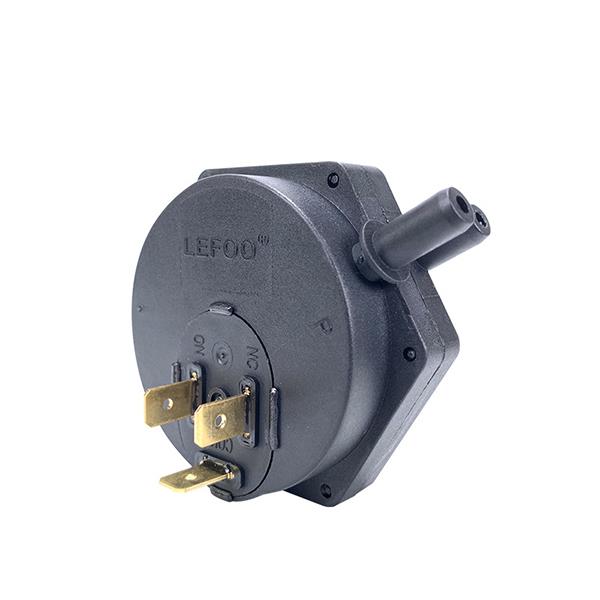

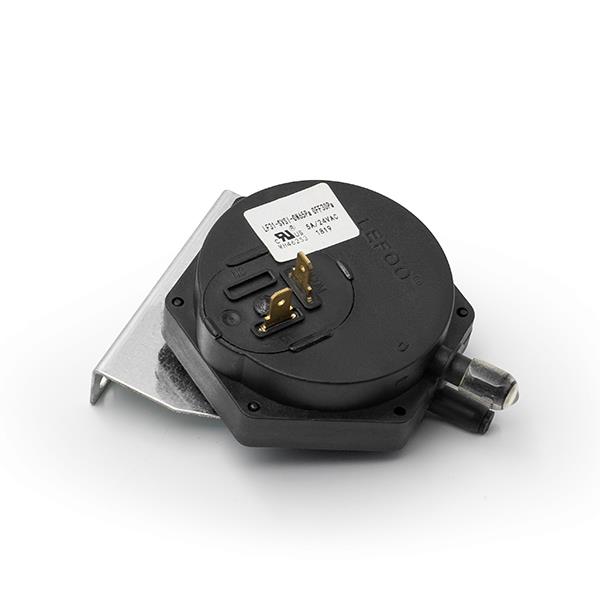

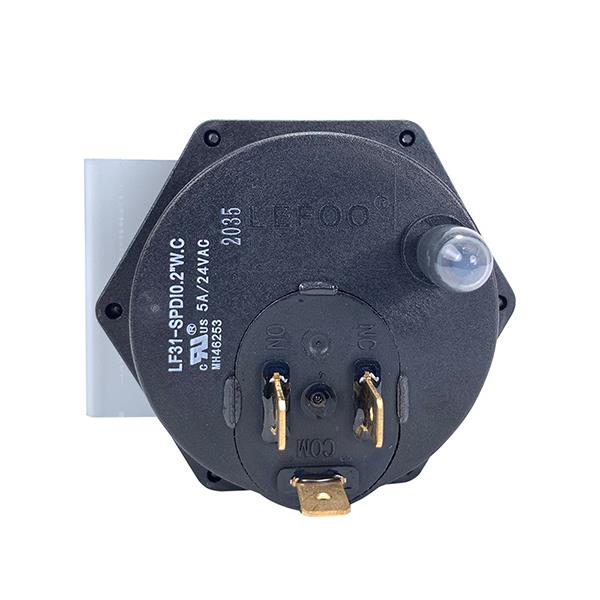

LF31系列開關有正壓，負壓，和壓差幾種型號，具有壓力感應值低，開關電流高的特點，最大電流可達5A(阻抗),2.5A(感應)。LF31壓力開關是專為制冷、空調、供暖及通風(HVAC)等在性能和安全方面具有高可靠性要求的行業而設計的壁掛爐專用風壓開關，深受燃?xì)馊∨?、空氣爐、熱水器等各類取暖設備生產商的認可。與其它傳統鋼質外殼的HVAC用壓力開關相比，LF31開關體積小、重量輕，但具有同樣的適用溫度和工作壽命。LF31對于其它要求低成本的OEM應用，同樣能提供高耐用設計、精確的設置點和高可靠性。
技術參數
|
型號 |
LF31 |
|
介質 |
空氣、燃燒氣體或天燃?xì)?/span> |
|
工作壓力 |
37 Pa 至 8400 Pa |
|
耐壓 |
25 kPa (3.6PSI) |
|
破裂壓力 |
最小 35 kPa |
|
溫度范圍 |
-40℃至 85℃ |
|
接觸方式 |
單刀單擲或單刀雙擲 |
|
電氣性能 |
初始接觸電阻< 50毫歐 電流：最小100mA, 最大5A(阻抗)(銀合金觸點) 最小15mA, 最大0.5A(金鉑銀合金觸點) |
|
接線端子 |
6.35mm 直插端子 |
|
接口 |
外徑6.4mm直接 |
|
認證 |
UL353, CE( EN1854: 2006, 13611: 2000) |
LF31訂貨編號
|
LF31-S P D 0.05 L/ 125 Pa |
|
A B C D E F G |
|
A觸點材料 |
B壓力形式 |
C接觸方式 |
D節流孔徑單位 |
E壓力動作方向 |
F壓力設定值 |
G壓力單位 |
|
S=銀觸點 |
V=負壓(真空) |
S=單刀單擲 |
英寸 |
L=上升 |
125 |
in/H?O |
|
G=金觸點 |
P=正壓 |
D=單刀雙擲 |
/ |
D=下降 |
通常為0-3000內 |
psi |
|
/ |
/ |
/ |
/ |
/ |
/ |
Pa |
|
/ |
/ |
/ |
/ |
/ |
|
mbar |
|
/ |
/ |
/ |
/ |
/ |
/ |
其它 |
