概 述
LFG系列CO2傳感器是基于不同氣體對特定波段的紅外光具有不同的吸收能力，通過測量紅外光被吸收的程度來測量被測氣體的濃度和電化學傳感器相比具有壽命長，穩定性好等特點。該LFG203變送器采用進口的高性能NDIR傳感器進行CO2濃度測量，反應迅速，性能穩定，確保測量的準確性；供電范圍寬；體積小巧、安裝簡單、操作容易，是室內二氧化碳測量的利器。
技術參數
輸出方式
4～20mA（三線制）
0～5V（三線制）
0～10V（三線制）
RS485（四線制）
工作電壓
10-30Vdc
10-30Vdc
16-30Vdc
10-30Vdc
傳感器
NDIR傳感器，帶ABC自校驗功能
平均電流
< 45mA
工作溫度
0℃~50℃
工作濕度
0-85%RH（無凝露）
測量濃度
0-2000PPM/0-5000PPM
精度
(±40ppm±3%MV)ppm
響應時間(T90)
2min
防護等級
IP30
使用壽命
>5年
選型說明
代號及說明
備注
LFG203
室內型二氧化碳變送器
型號
1
2000ppm
量程
2
5000ppm
V0
0～5V
輸出
V10
0～10V
A4
4～20mA
RS
RS485/Modbus
D
帶顯示
顯示
N
無顯示
LFG203 1 V10 D
選型舉例
一、接線說明

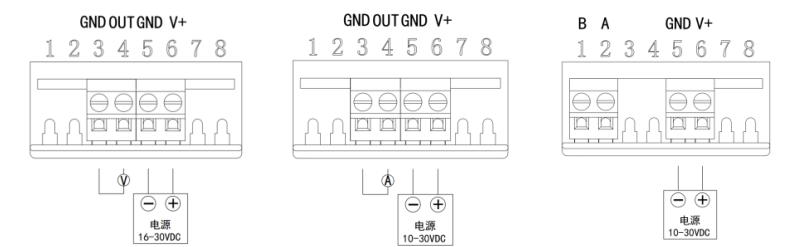

根據選型不同，下圖分別為電壓輸出、電流輸出、RS485輸出接線方式
二、安裝說明

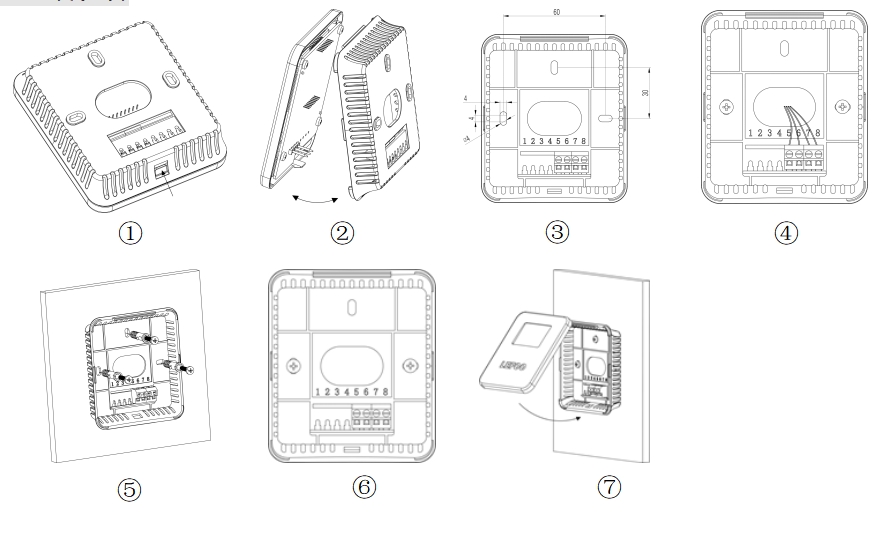

1.按下變送器后蓋下面的開蓋鍵打開變送器(如圖1、2);
2.按照接線圖完成電氣連接，并從過線孔引入線纜（如圖4）；
3.變送器后蓋有三個安裝孔，用膨脹螺釘將其固定于墻面（如圖5），
也可以用螺釘固定在墻面預埋的86盒之上(如圖6);
4.將前蓋與底殼位置對準并扣緊，完成安裝（如圖7）。
