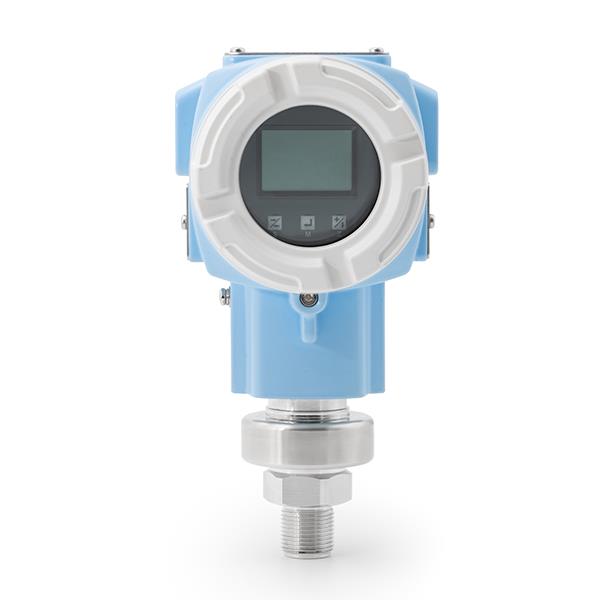

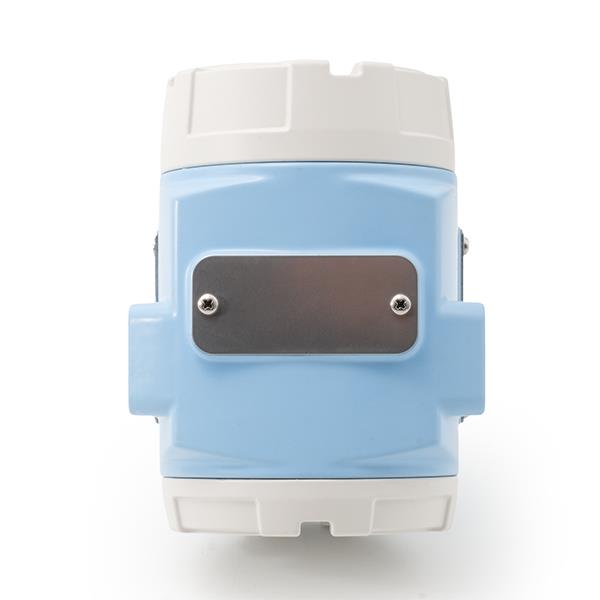

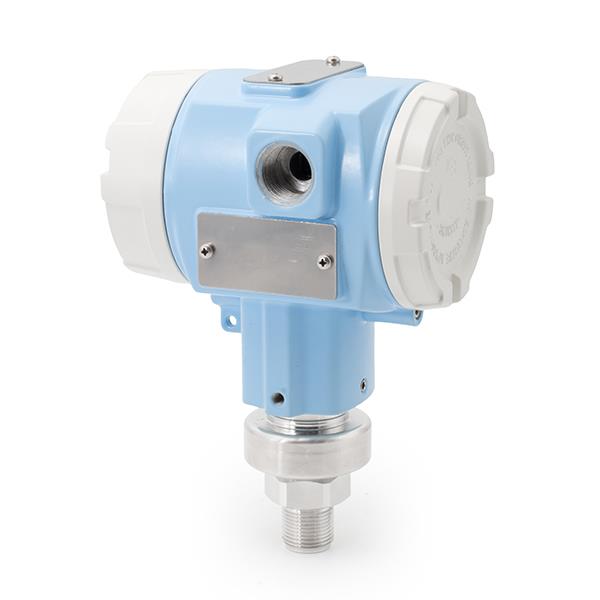

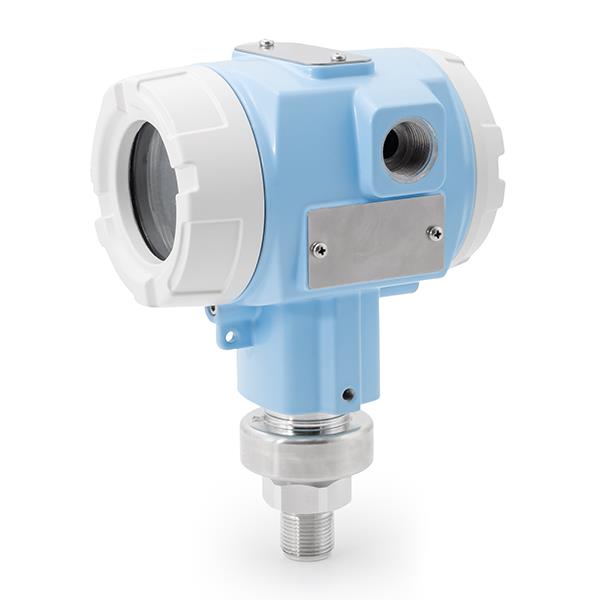

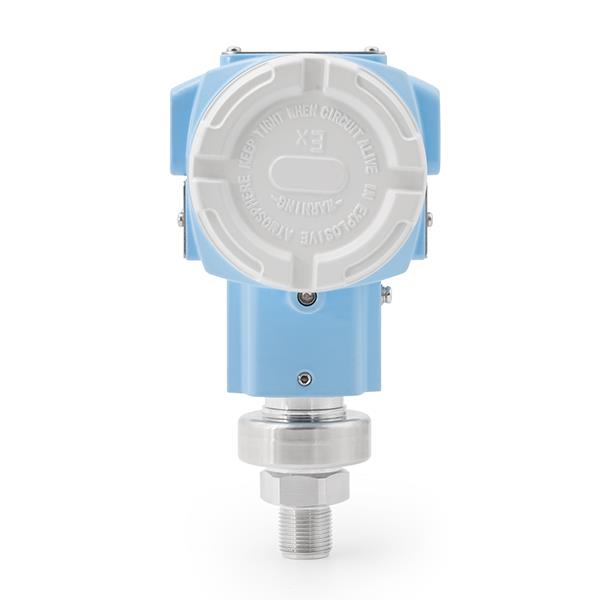

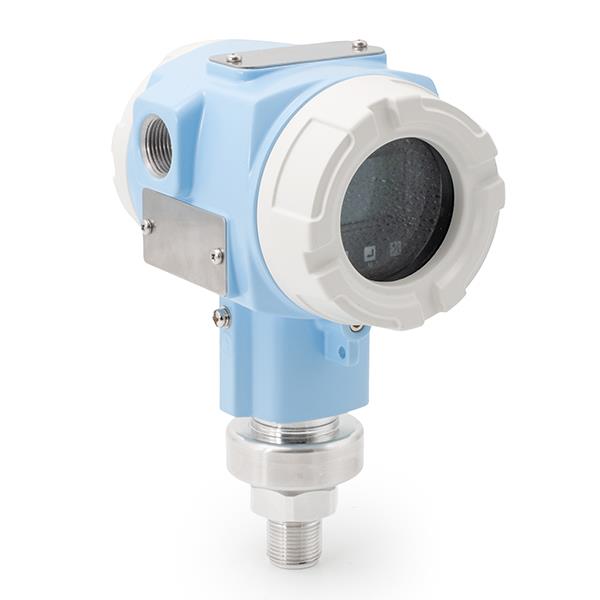

LFT700單晶硅壓力變送器

■采用MEMS單晶硅高精度壓力傳感器
■響應速度快、穩定性高,測量精度0.075%FS
■量程比最大可達100:1
■帶背光高亮度的液品顯示器,可翻轉的就地顯示屏幕
■就地清零功能,就地零點、滿點設置調校功能
■提供標準HART總線通訊模式完善的自診斷及遠程通訊功能
■方便的就地電流回路校驗功能
■根據需求可選用各種規格的過程連接方式
■RS485、4~20mA、4~20mA+HART三種輸出方式
認證項目:

概   述

LFT700能準確測量液體、氣體或蒸汽的壓力并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作,或通過手操器、組態軟件以及手機APP遠程操作,在不影響4~20mA DC的輸出信號的同時,進行顯示與組態調整。廣泛應用于石油、化工、電力、水文等工業現場的壓力測量。


技術參數

量程

 6KPa、40KPa、250KPa、1MPa、3MPa、10MPa

過載壓力

 6KPa (400KPa)、40KPa(1MPa)、250KPa (4MPa)、1MPa (6MPa)、3MPa、10MPa

精度

 ±0.075%F.S

年穩定度

 ±0.2%量程上限

工作溫度

 -20~70℃帶顯示

存儲溫度

 -40~85℃

被測介質

 氣體、液體

膜片材質

 316L、哈式合金C、鉭

電氣性能

 二線制

四線制

輸出信號

 4~20mA

4~20mA+HART

RS485

供電電源

 12~36VDC

12~36VDC

12~36VDC

電氣接口

 M20*1.5防水出線、NPT1/2防水出線

外殼防護等級

 IP65

過程接頭

 M20*1.5外螺紋、NPT1/2內螺紋、NPT1/2外螺紋、G1/2外螺紋、其它

壓力形式

 表壓G

認證項目

 ExdlICT6、CE認證



選型及代碼表

 型號和規格代碼表

提供快速貨期

 壓力變送器選型LFT700-G

1

   量程

B

0-200Pa~6kPa(0-20~600mmH20)/(0-2~60mbar)

C

0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar)

D

0-2.5kPa~250kPa(0-0.25~25mH20y(0-25~2500mbar)

E

0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar)

F

0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)

G

0-100kPa~10MPa(0-10~1000mH2O)/(0-1~100bar)

2

  膜片材質

S

316L

H

哈氏合金C



T



3

   填充液

D

硅油







4

   電器接口

1

M20*1.5內螺紋,PVC

2

M20*1.5內螺紋,不銹鋼

3

1/2NPT內螺紋,PVC



4

1/2NPT內螺紋,不銹鋼



5

    輸出方式

N

4~20mA

J

4~20mA+HART

F

RS485

6

    過程接頭

M

M20*1.5外蜷紋

G

G1/2外螺紋

N

NPT1/2外螺紋

A

NPT1/2內螺紋

Y

其他

7

    安裝支架

N

無支架

B4

管裝彎支架(碳鋼

B5

平板彎支架(碳鋼

8

    防爆處理

N

普通型

D

防爆ExdIICT



9

    顯示

M5

帶顯示

N

無顯示

10

   附加要求

P

M20*1.5外螺紋配引壓焊接頭



N

連接件材質316L



K

脫脂洗凈處理



L

懸掛式位號牌



H

防雷保護(耐瞬變電壓)



E

英文銘牌



V2

二閥組



  LFT700-G

C

 5

  D

1

J

M

 N

N

   M5



  ※代表供貨速度快,沒有※代表供貨時間較長,△代表需要定制

1)量程選擇
在上下限范圍內,可以在允許范圍內調整TD值來選擇量程。比如上下限為-40~40kPa,此時選擇調整TD值為10,選擇輸出0~4kPa,或者-4~4kPa。為保證精度,TD值應該盡可能小,一般在10以內,太大會影響精度。
2)零點設置
零點和量程可以調節到表中測量范圍內的任何值,只要:標定量程≥最小量程。
3)安裝位置影響

任意位置安裝,最大不超過400Pa,可通過清零操作校正

4)量程和范圍
表壓

量程/上下限

kPa

量程比TD

B

量程

0.2~6

1~30

上下限

-6~6

C

量程

0.4~40

1~100

上下限

-40~40

D

量程

2.5~250

1~100

上下限

-100~250

E

量程

10~1000

1~100

上下限

-100~1000

F

量程

30~300C

1~100

上下限

-100~3000

G

量程

100~10000

1~100

上下限

-100~10000


5)輸出

信號

類型

輸出方式

4~20mA

線性

二線制

4~20mA+HART

線性

二線制

RS485

線性

四線制


6)報警電流
低報模式(最小):3.8 mA
高報模式(最大):20.8mA
不報模式(保持):保持故障前的有效電流值報警電流標準設置:高報模式


7)響應時間
總阻尼常數時間:等于電子線路部件和傳感膜盒阻尼時間常數之和
電子線路部件阻尼時間:0-60S范圍可調
傳感膜盒阻尼時間:≤0.2S
斷電后上電啟動時間:≤5S
數據恢復至正常使用時間;≤2S

8)環境溫度

項

操作條件

使用環境溫度范圍

-20~70℃帶顯示

儲存環境溫度范圍

-40~85℃

測量介質溫度范圍

充硅油傳感器: -40~120℃

使用環境濕度范圍

5-100%RH@40℃

防護等級

IP65

危險場合

ExdIICT6
