概 述

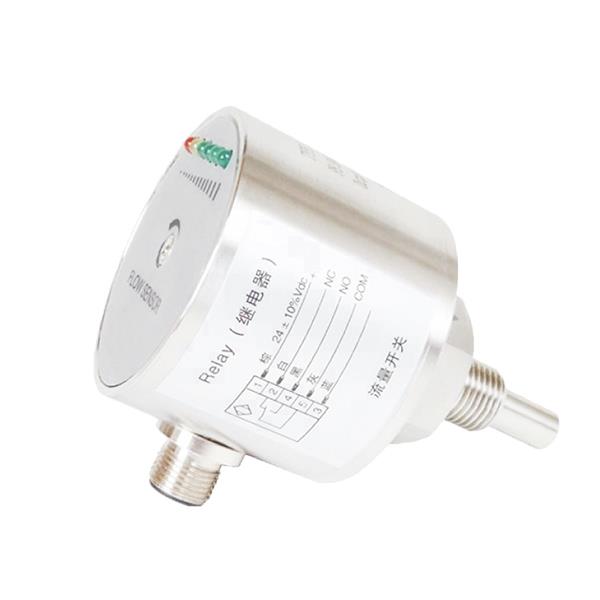

基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走。電阻值被改變。兩個電阻差值被用作判斷流速的依據。無活動部件，免維護，安裝方便，一種型號適用多種管徑要求。開關量連續可調，極低的壓力損失，結構緊湊，LED顯示流動趨勢及開關狀態。氣液兩用型，可用于氣動和液壓系統，可用于循環水、切削液及潤滑油的斷流監測，以及泵的空轉保護。
技術參數
設定范圍
1..150cm/s(水),3…300cm/s(油),20…2000cm/s(空氣)
初始化時間
約8s
信號輸出
PNP,NPN,繼電器，常開+常閉
電氣保護
反相，短路，過載保護
供電
24V±20%DC
防護等級
P67
接通電流
最大400mA(PNP,NPN);最大1A@24Vac/dc(繼電器型)
介質溫度
-20~80℃
空載電流
最大80mA
環境溫度
-20~80℃
流量指示
LED排(6個)
儲存溫度
-20~80℃
設定方式
電位器設定
接線方式
M12接插件
耐壓范圍
100bar
材質
探頭：不銹鋼；外殼：不銹鋼
介質溫度變化
≤4℃/s
重量
約0.4kC
響應時間
1--13s,典型值2s
1壓力接口
2接口螺紋
3供電
4輸出
5輸出方式
6附件
G2=G1/2
H=外螺紋
D=直流24V±20%供電
P=PNP輸出
R=常開+常閉輸出
Q=接插件式
G4=G1/4
N=NPN輸出
C=繼電器輸出
