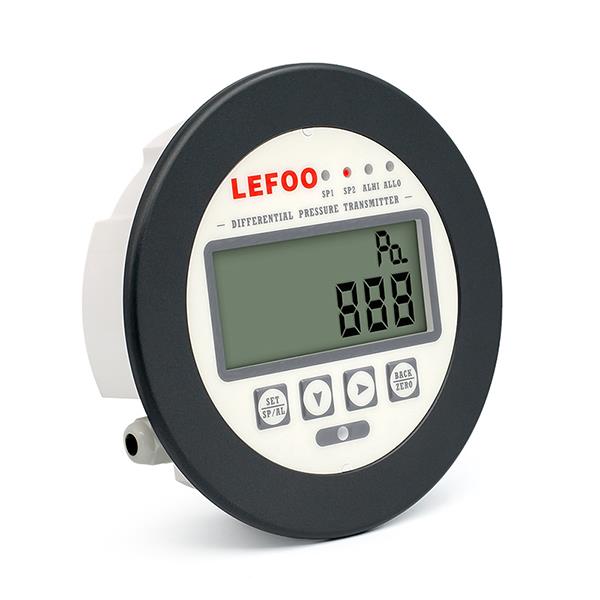

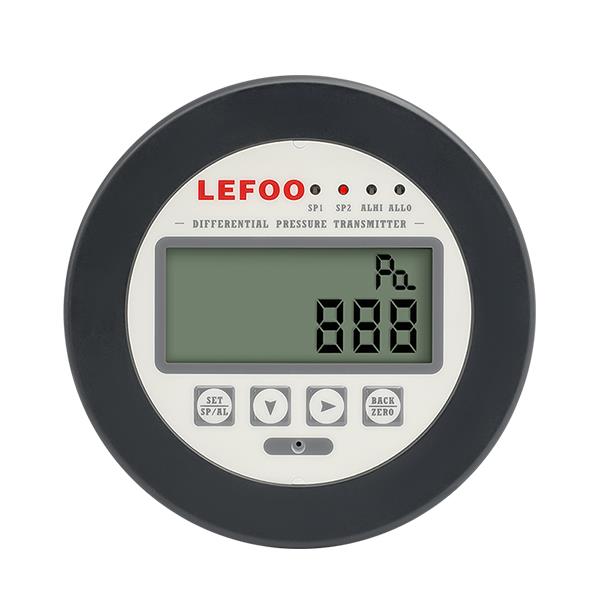

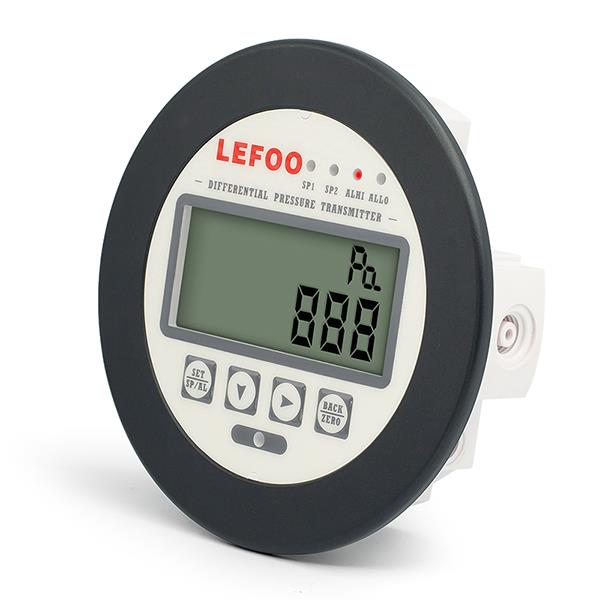

概 述
LFM33系列微差壓變送器/控制器采用高精度MEMS數字壓力傳感器，可檢測正壓，負壓或者壓差?？蛇x模擬信號4-20mA&0-10V或者RS485信號輸出；可選繼電器開關控制，支持多種工作模式設置來匹配實際的應用需求；可獨立設置繼電器開關動作壓力點；通過內部蜂鳴器和自身LED指示實現壓力報警提示；壓力單位切換、可現場編輯數字阻尼濾波程度，廣泛用于空氣或中性氣體檢測控制中。適用于各類通風、空調系統及設備的氣體壓力檢測，潔凈工作室、實驗室、氣體管道過濾器阻力的壓差檢測應用。
技術參數
|
測量介質 |
空氣或者中性氣體 |
|
|
壓力量程 |
±100Pa,±1000Pa,+10000Pa |
|
|
過載壓力 |
5kPa(LFM336):10kPa(LFM330):80kPa(LFM332) |
|
|
精度 |
±1%F.S |
|
|
工作溫度 |
-10℃~60℃ |
|
|
補償溫度 |
-10℃~60℃ |
|
|
存儲溫度 |
-20℃~70℃ |
|
|
防護等級 |
IP65 |
|
|
壓力接口 |
塑膠凹型接口中6.5mm |
|
|
輸出信號 |
4～20mA&0～10V |
RS485 |
|
控制繼電器 |
2SPDT繼電器3A@250VAC/30VDC |
|
|
供電電源 |
16~30VDC |
|
|
功耗 |
≤2.5W |
|
|
外殼材質 |
UL94-VO/ABS工業塑料 |
|
|
通訊 |
RS-485標準接口，Modbus RTU協議 |
|
|
認證項目 |
ROHS認證，歐盟CE認證 |
|
|
電磁兼容性 |
FN61326-1 |
|
|
顯示方式 |
76*33mm LCD顯示屏 |
|
|
重量 |
360g |
|
選型說明
|
代號及說明 |
備注 |
||||||||||||
|
LFM33 |
|
型號 |
|||||||||||
|
|
|
6 |
-100~100Pa |
量程范圍 |
|||||||||
|
0 |
-1000～1000Pa |
||||||||||||
|
2 |
-10000~10000Pa |
||||||||||||
|
|
|
N |
N/A |
信號輸出 |
|||||||||
|
E |
RS-485通訊 |
||||||||||||
|
A |
4～20mA和0～10V |
||||||||||||
|
|
|
N |
N/A |
控制輸出 |
|||||||||
|
R |
2 SPDT Relays+1x蜂鳴器 |
||||||||||||
|
B |
1x蜂鳴器 |
||||||||||||
|
D |
2 SPDT Relays |
||||||||||||
|
|
|
P |
塑料面板(圓形) |
安裝面板 |
|||||||||
|
S |
不銹鋼面板(方形) |
||||||||||||
|
|
|
F |
前面板進氣 |
進氣方式 |
|||||||||
|
B |
背部進氣 |
||||||||||||
|
S |
側邊進氣 |
||||||||||||
|
|
|
||||||||||||
|
LFM33 0 A R P F |
選型舉例 |
||||||||||||
1、接線說明
背板螺釘式接線，按照背板上電氣連接標識進行接線。
端子連接標識
接線說明
十
直流電源線接口
一
lout /A
電流輸出時，接萬用表正端另一端接入電源-;
Vout /B
電流輸出時，接萬用表正端另一端接入電源-;
端子連接標識
端子連接標識
接線說明
SP1 N/O
SP2 N/O
常開觸點
SP1 COM
SP2 COM
公共端
SP1 N/C
SP2 N/C
常閉觸點
RS485輸出時，接設備A
RS485輸出時，接設備B

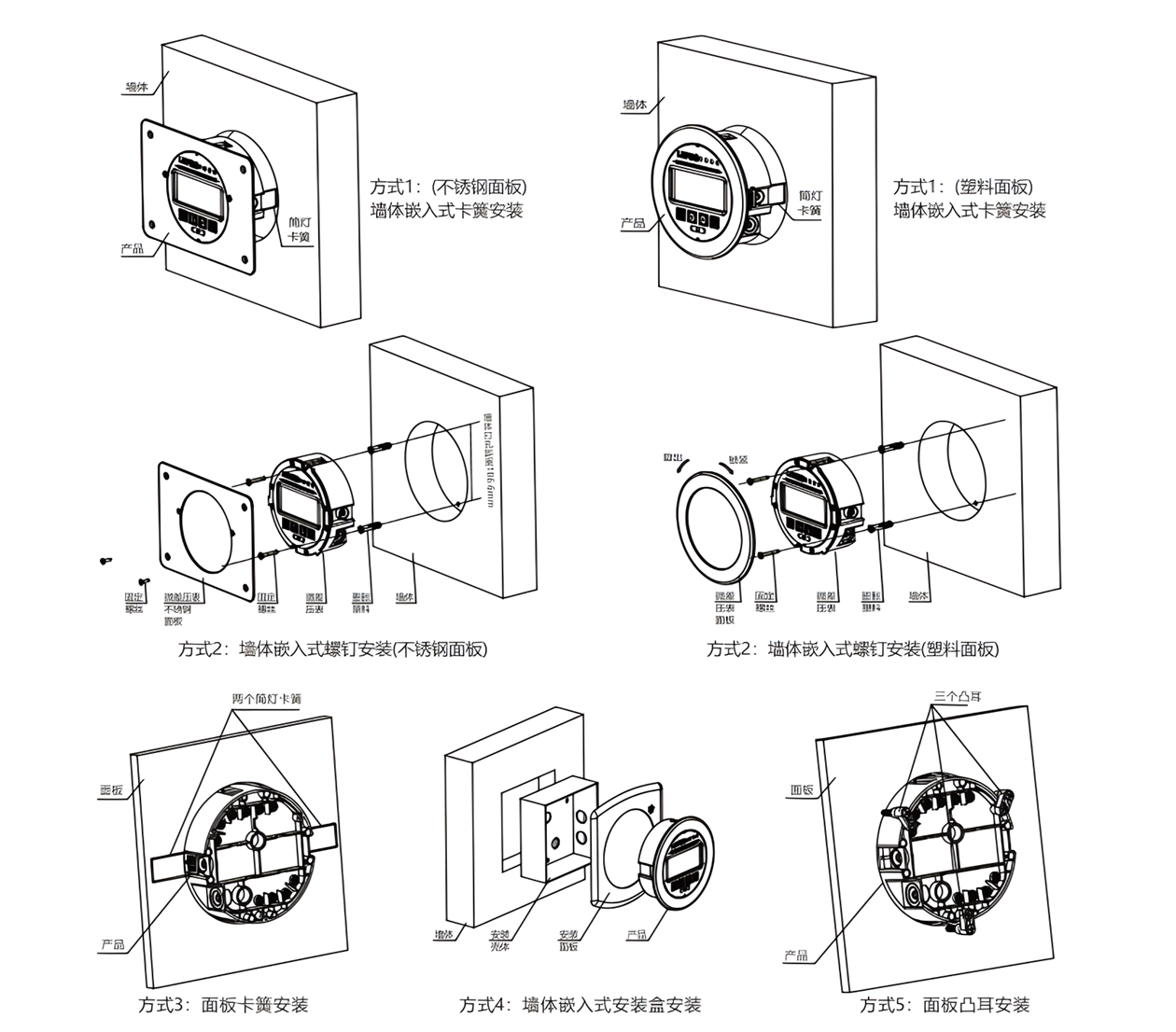

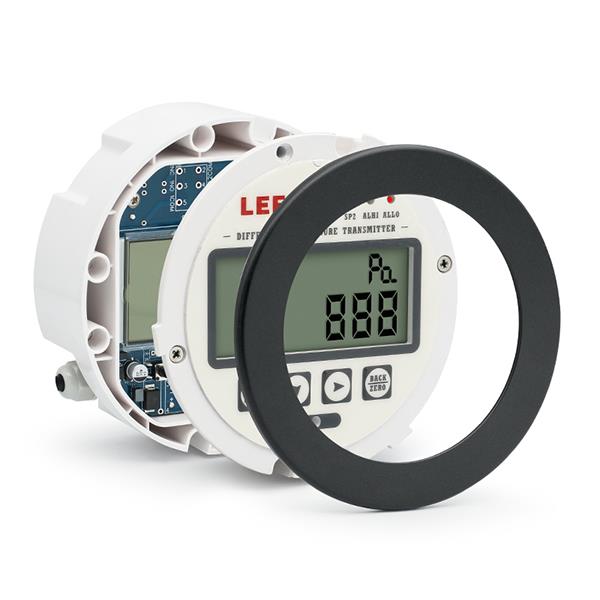

一、安裝方式
方式5:在需要安裝的面板上開一個120mm直徑孔，把產品從面板前面嵌入，最后在背面安裝凸耳，然后通過sT3.5x30螺絲從背
面固定在面板上。壓力接口與導氣管可靠連接，注意高/低壓口的區別。
一、常見問題及解決辦法
加壓后壓力顯示或輸出值無變化
(多顯示為0或者FULL)或變化不準
①加載壓力是否超過爆破壓力直接沖壞壓力芯體；
②使用介質是否存在腐蝕性或者與所購產品適用介質存在出入；
③檢查進氣軟管有無異物阻塞(顆粒物或者水柱)或泄漏；
④使用環境溫度是否超出補償溫度范圍；
⑤有無在加壓時進行清零誤操作，如有則在確定無輸入壓力狀態
下再次清零，零點壓力值有輕微漂移，待漂移穩定后進行清零操作。
②請在額定電壓范圍內使用；
③請勿使壓力超出耐壓值，否則有可能損壞產品及安全。
