概 述

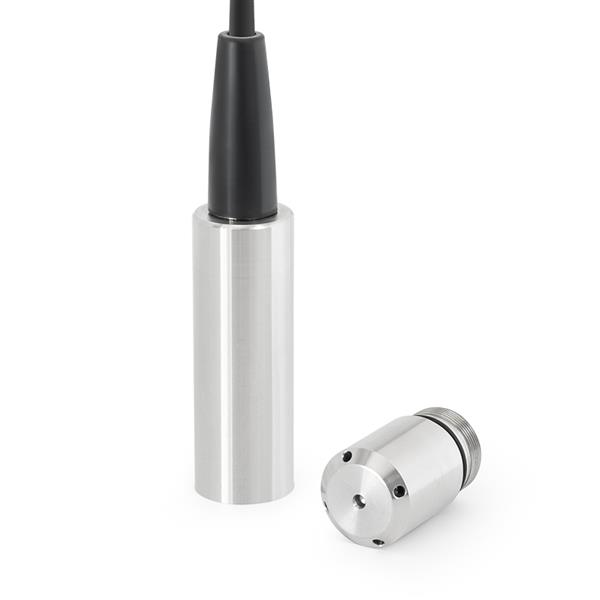

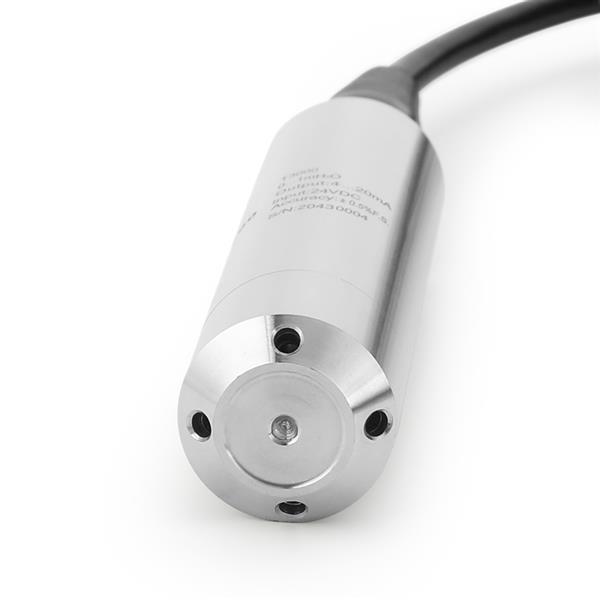

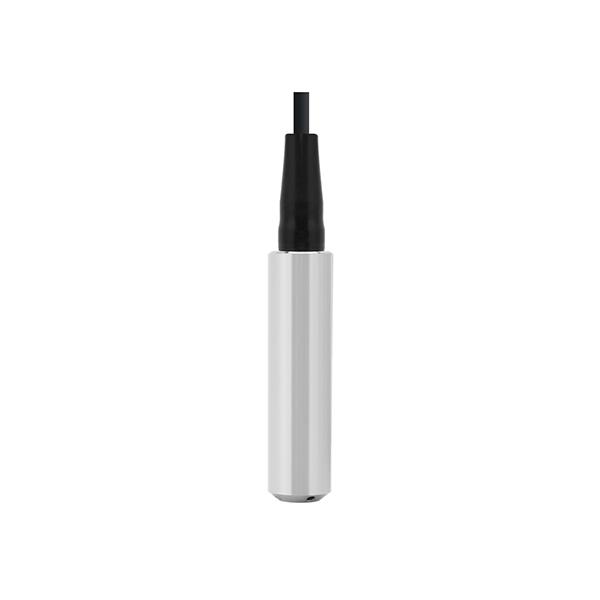

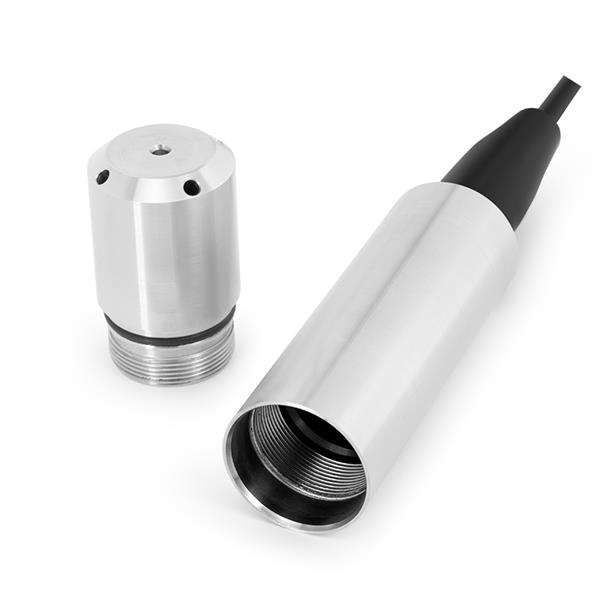

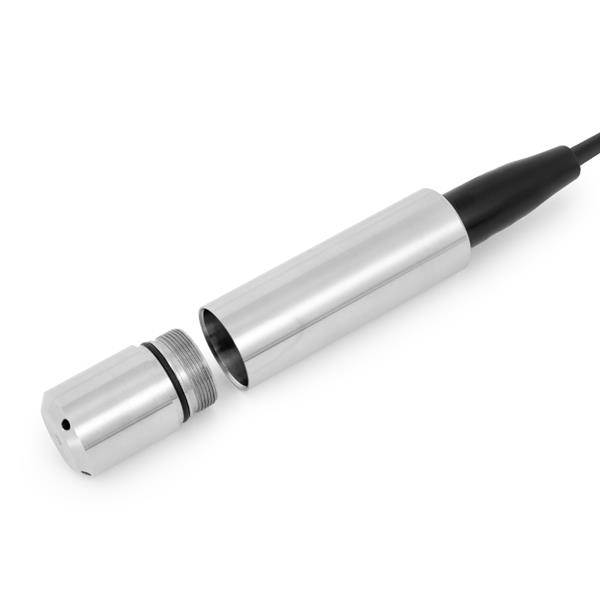

該產品由高性能壓力傳感器作為測量元件，通過壓力傳感器，把與液位深度成正比的液體靜壓力準確測量出來，并經過專門信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的精確測量。產品精度高、體積小、使用方便，直接投入液體中，即可測量出變送器末端到液面的液位高度。適用于石油、化工、電廠、城市供水、水文勘探領域的水位或液位測量與控制。
技術參數
|
量程 |
0～200mH2O |
||||
|
過載壓力 |
1.5倍的額定壓力 |
||||
|
精度 |
±0.5％F.S |
||||
|
穩定度 |
<0.5％F.S/年 |
||||
|
工作溫度 |
-20～+85℃ |
||||
|
存儲溫度 |
-40～+100℃ |
||||
|
被測介質 |
與304和316L不銹鋼、PE、PVC、氟橡膠或丁腈橡膠兼容的氣體或液體 |
||||
|
電氣性能 |
二線制 |
三線制 |
四線制 |
||
|
輸出信號 |
4～20mA |
0.5～4.5V |
0～5V |
0～10V |
RS-485 |
|
供電電源 |
10～30VDC |
4.75～5.25V |
12～30VDC |
12～30VDC |
10～30VDC |
|
電氣連接 |
M14防水出線 |
||||
|
外殼防護等級 |
IP68 |
||||
|
壓力接口 |
M20*1.5/投入式 |
||||
|
壓力形式 |
表壓G |
||||
|
認證項目 |
安全防爆型E、RoHS、歐盟電器安全標準CE |
||||
選型說明
|
代號及說明 |
備注 |
|||||||||||
|
LFT3000 |
|
型號 |
||||||||||
|
|
量程 |
0～ 0.5…200mH?0 |
量程范圍 |
|||||||||
|
|
M |
M=米 |
計量單位 |
|||||||||
|
CM |
CM=厘米 |
|||||||||||
|
|
A4 |
A4=4～20mA(二線制) |
輸出方式 |
|||||||||
|
V05 |
V05=0.5～4.5V(三線制) |
|||||||||||
|
V0 |
VO=0～5V(三線制) |
|||||||||||
|
V10 |
V10=0～10V(三線制) |
|||||||||||
|
RS |
RS=RS-485(四線制) |
|||||||||||
|
|
|
0.5 |
0.5 =0.5%ES |
精度等級 |
||||||||
|
|
M |
M=直接出線 |
電氣連接 |
|||||||||
|
|
N |
不帶顯 |
數顯選型 |
|||||||||
|
D2 |
D2=防爆款數顯 |
|||||||||||
|
|
|
T |
T=投入式 |
安裝方式 |
||||||||
|
M20 |
M20=M20*1.5安裝式 |
|||||||||||
|
|
1.0 |
1.0=1m |
適配量程 |
|||||||||
|
2.0 |
2.0=2m |
|||||||||||
|
|
||||||||||||
|
LFT3000 O-200 M A4 0.5 M N T 1.0 |
選型舉例 |
|||||||||||
