概 述

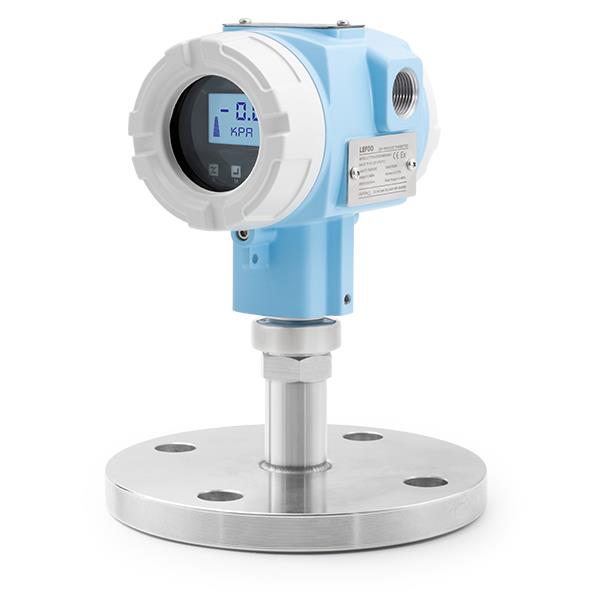

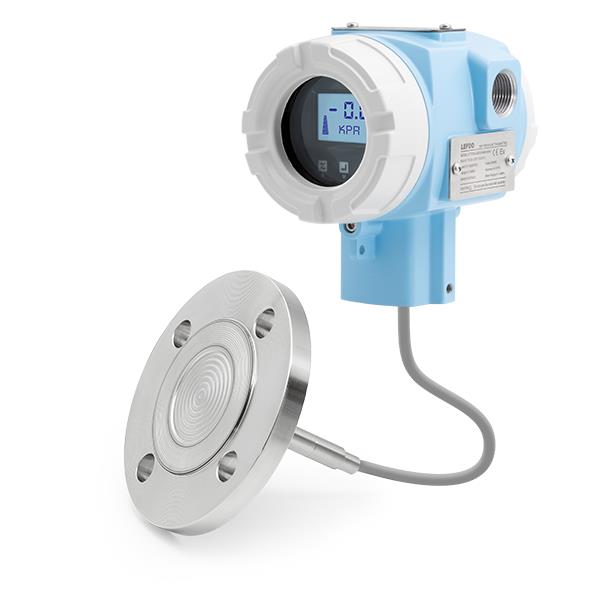

LFT705法蘭壓力變送器能準確測量液體、氣體或蒸汽的壓力并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通過手操器、組態軟件操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。廣泛應用于石油、化工、電力、水文等工業現場的壓力測量。
技術參數
量程
6KPa、40KPa、250KPa、1MPa、3MPa
精度
±0.075%F.S
工作溫度
-20~70℃帶顯示
存儲溫度
-40~85℃
被測介質
氣體、液體
膜片材質
316L、哈式合金C、鉭、其它
電氣性能
二線制
輸出方式
4~20mA
4~20mA+HART
供電電源
12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
IP65
法蘭尺寸
DN50、DN80、DN100(2英寸、3英寸、4英寸)
壓力形式
差壓D
認證項目
ExdllCT6、CE認證
選型說明
型號和規格代碼表
提供快速貨期
差壓變送器選型LFT720 -
1
量程
C
0-1KPa~40KPa(0-100~4000mmH?O)/(0-10~400mbar)
D
0-2.5KPa~250KPa(0-0.25~25mH?O)/(0-25~2500mbar)
E
0-10KPa~1MPa(0-1~100mH?O)/(0-0.1~10bar)
F
0-30KPa~3MPa(0-3~300mH?O)/(0-0.3~30bar)
2
膜片材質
S
316L
H
哈氏合金C(插入筒無此選型)
T
鉭(插入筒無此選型)
3
填充液
D
常溫硅油(-40~205℃)
C
高溫硅油(0~315℃)
4
電氣接口
1
M20*1.5內螺紋，PVC
2
M20*1.5內螺紋，不銹鋼
3
1/2NPT內螺紋，PVC
4
1/2NPT內螺紋，不銹鋼
5
法蘭標準
N
HG-T20592-2009(鋼管制法蘭PN系列)(引用歐洲D(zhuǎn)IN體系標準)
J
HG-T20615-2009(鋼管制法蘭Class系列)(引用美洲ANSI體系標準)
F
其他法蘭標準
6
法蘭尺寸
3
DN50
2英寸
4
DN80
3英寸
5
DN100
6
其他
7
公稱壓力等級
1
PN2.5、PN6
2
PN10、PN16
Class150(1b)
3
PN25、PN40
Class300(1b)
Y
其他
8
插入筒伸出長度
0
0(不帶插入筒)
2
50mm
4
100mm
6
150mm
8
200mm
Y
特殊要求
9
防爆處理
N
普通型
D
隔爆ExdlICT6
10
顯示
M5
帶顯示
N
無顯示
11
附加要求
0
無
P
M20*1.5外螺紋配引壓焊接頭
N
連接件材質316L
K
脫脂洗凈處理
L
懸掛式位號牌
H
防雷保護(耐瞬變電壓)
E
英文銘牌
4英寸
