概述

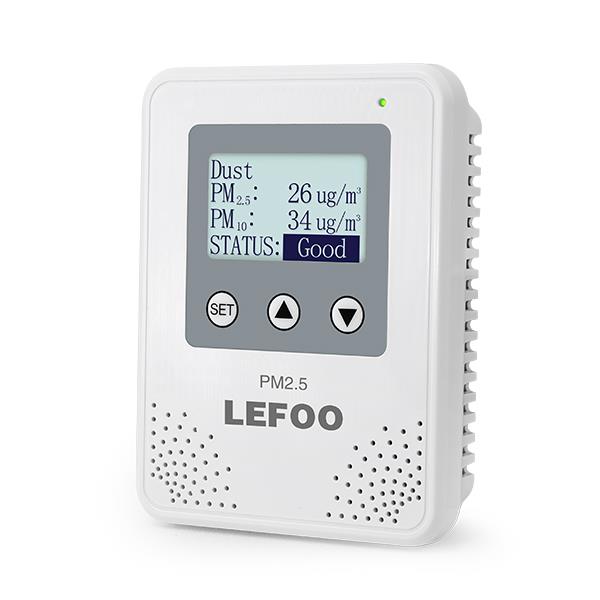

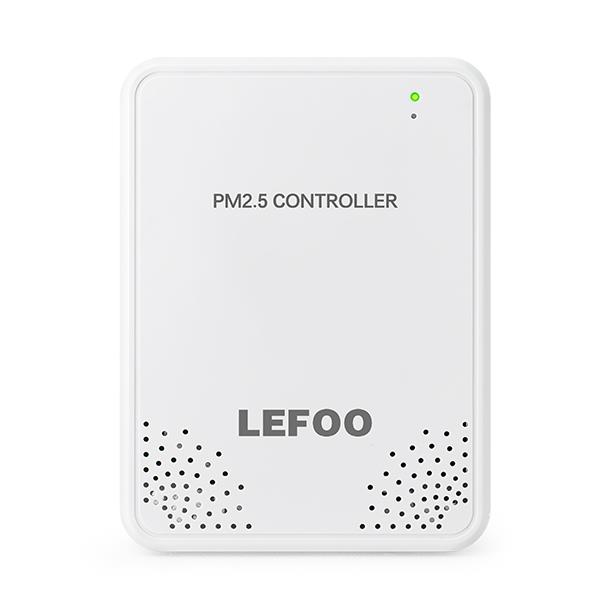

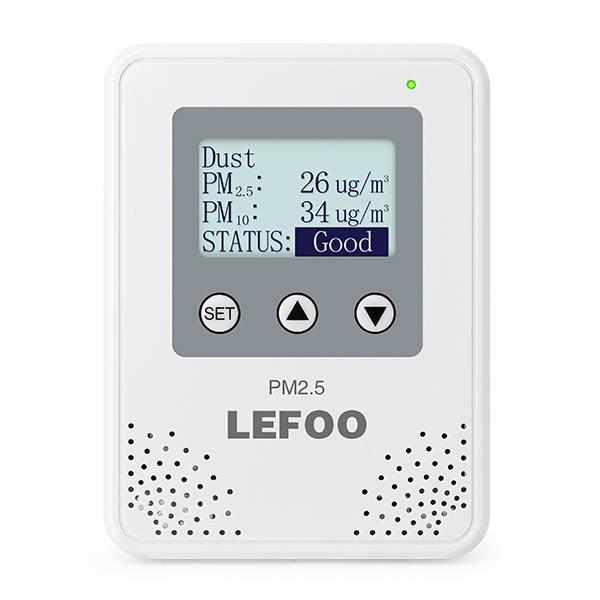

LFG303 PM2.5/10室內粉塵變送/控制器采用了激光粉塵傳感器，對環境中的PM2.5或PM10濃度進行測量，傳感器使用壽命長，免維護，反應迅速，性能穩定，準確性高；供電范圍寬，完善的過壓及反接保護，可提供電流和電壓或RS485輸出信號：選配繼電器輸出時，配備顯示屏和按鍵后能設置不同的繼電器工作模式，配合蜂鳴器，能實現較全面的獨立控制/報警功能；提供六色LED指示燈直觀提示環境污染程度；體積小巧、安裝簡單；可廣泛應用于各類商業綜合體、智能樓宇辦公環境、醫院、學校等場所的空氣質量監測。
技術參數
|
傳感器 |
激光粉塵傳感器，檢測粒徑0.3～10μm |
|
|
傳感器壽命 |
平均無故障時間≥3年 |
|
|
量程 |
PM2.5:0～500μg/m3,粒徑0.3～2.5μm |
|
|
PM10:0～600μg/m3,粒徑0.3～10μm |
||
|
精度/一致性 |
PM2.5:±10μg/m3@0~100μg/m3,±10%FS@100~500μg/m3,@25℃ |
|
|
分辨率 |
1μg/m3 |
|
|
預熱時間 |
≤2min |
|
|
響應時間 |
連續測量模式單次響應時間<1S,綜合響應時間<10S |
|
|
供電電源 |
15～36VDC/24VAC±20% |
|
|
輸出信號 |
4～20mA&0～10V |
RS485 |
|
繼電器 |
1xSPDT 3A/30VDC 3A/250VAC |
|
|
工作環境 |
0～50℃&0～95%RH(無凝結) |
|
|
存儲溫度 |
-20～60℃&0～95%RH(無凝結) |
|
|
顯示和按鍵 |
配備方可設置繼電器工作模式等參數 |
|
|
LED指示燈 |
綠：好 黃：中等 橙：對敏感人群不健康 紅：差 紫：不健康 紫紅：有害 |
|
|
防護等級 |
IP30 |
|
|
外殼材質 |
PC |
|
注意：RS485輸出產品使用交流電源時，需使用隔離24VAC電源!
選型說明
|
代號及說明 |
備注 |
|||||
|
LFG303 |
PM2.5/PM10室內粉塵變送/控制器 |
型號 |
||||
|
|
|
IV0 |
4～20mA&0~10V@PM2.5 |
輸出類型 |
||
|
IV1 |
4～20mA&0~10V@PM10 |
|||||
|
RS |
RS485/Modbus |
|||||
|
|
D |
帶顯示按鍵 |
顯示按鍵 |
|||
|
N |
無顯示按鍵 |
|||||
|
|
R |
1xSPDT+1x蜂鳴器 |
繼電器&蜂鳴器 |
|||
|
S |
1xSPDT |
|||||
|
N |
無 |
|||||
|
|
||||||
|
LFG303 IV0 一 D 一 R |
選型舉例 |
|||||

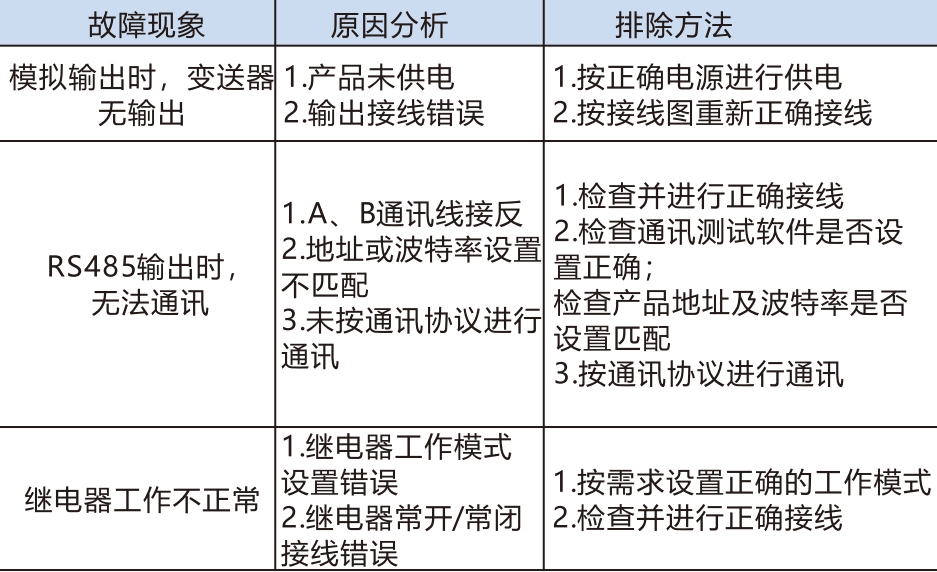

一、常見問題和處理
二、注意事項
1、使用前請確認：電源輸出電壓是否正確；電源的正、負與產品的正、負接線方式；產品的輸出接線方式；
2、本產品適用于普通室內環境測量，若用戶長時間將儀器置于超過測量范圍的環境中，可能導致測量準確度下降；在高水霧(如溫泉、浴室)、油煙(如廚房)的環境中使用，有可能因過度積塵、積油、進水而導致準確度下降甚至損壞；
3、產品在安裝與使用時，應避免陽光直射或直接接觸熱源/冷源；避免震動，震動對準確度有一定影響；
4、產品安裝位置應高于地面20cm以上，避免地表附近的大顆粒塵埃及絮狀物進入傳感器，導致傳感器污染和準確度下降。
