概 述

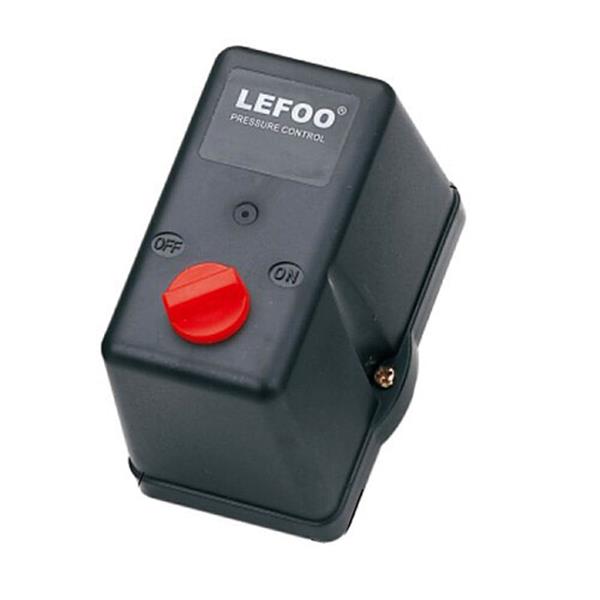

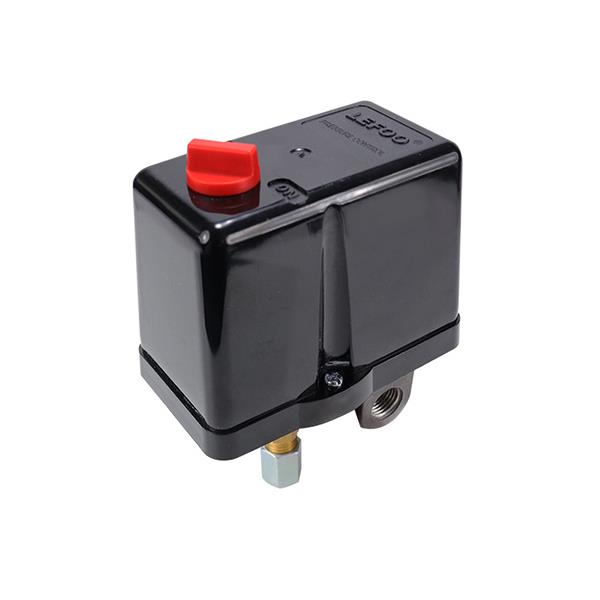

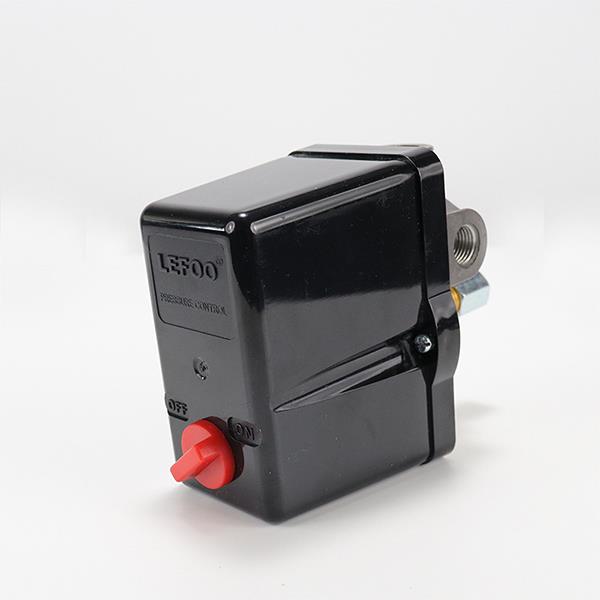

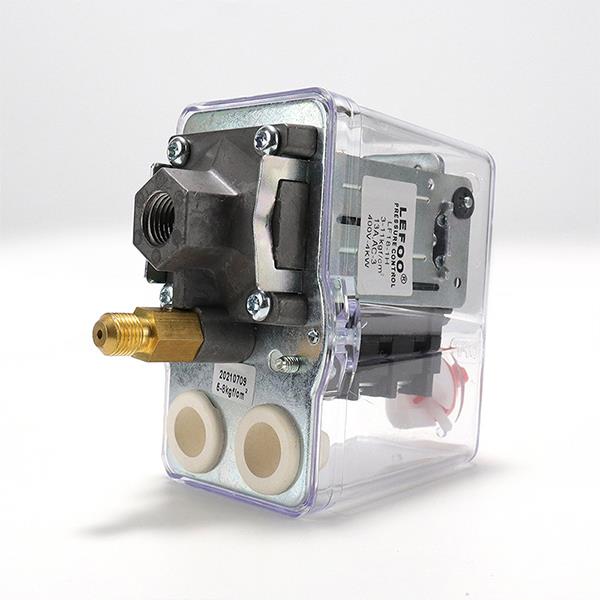

LF18系列三相壓力開關用于三相電驅動空氣壓縮機或水泵,用于調節空壓機氣罐中的壓力或水泵系統的水壓，使之在兩個預設的壓力值之間運轉。帶有釋荷閥的壓力開關可使空氣壓縮機避免過載啟動，手動開關按鈕可用來手動切斷壓縮機。三通底座接口可使排氣閥和壓力表安裝變得更為簡易。
技術參數
|
型號 |
壓力調節范圍 |
壓差調節范圍 |
出廠設置 |
額定電壓、電流 |
接觸方式 |
接口標準 |
|
LF15 |
1.0-5.0bar |
1.0-3.0bar |
2.0-4.0bar |
400VAC-3,16A/25A |
常閉 |
1/4或1/2NPT， G1/4或1/2內螺 |
|
2.0-8.0bar |
1.0-3.0bar |
3.8-5.0bar |
||||
|
3.0-11.0bar |
1.-4.0bar |
5.6-7.0bar |
||||
|
4.0-16.0bar |
1.8-4.5bar |
8.0-10.0bar |
LF18三相空氣壓力開關訂貨編號
LF18-3 1 1 1 2 1-8.0-10.0bar
A B C D E F 壓力設置：閉合8.0bar 斷開10.0bar
|
編碼 |
接口形式 |
接口螺紋 |
釋荷閥形式 |
釋荷閥內徑 |
手柄形式 |
護套 |
|
|
0 |
/ |
/ |
/ |
無釋荷閥 |
無釋荷閥 |
無 |
無 |
|
1 |
單通 |
B內螺紋 |
C G1/4 |
D垂直(銅) |
φ6.0mm |
F旋鈕 |
G橡膠護套 |
|
2 |
兩通 |
/ |
G1/2 |
垂直(鋅合金) |
Eφ6.4mm |
/ |
8mm線卡 |
|
3 |
A四通 |
/ |
1/4NPT |
水平(鋅合金) |
φ6.5mm |
/ |
10mm線卡 |
|
4 |
|
|
1/2NPT |
水平(塑料快接式) |
/ |
/ |
/ |
|
5 |
/ |
/ |
R1/4 |
/ |
/ |
/ |
/ |
|
6 |
/ |
|
R1/2 |
/ |
/ |
/ |
|
