概 述
LFG系列CO2傳感器是基于不同氣體對特定波段的紅外光具有不同的吸收能力，通過測量紅外光被吸收的程度來測量被測氣體的濃度和電化學傳感器相比具有壽命長，穩定性好等特點。該LFG202變送器采用進口的高性能NDIR傳感器進行CO2濃度測量，反應迅速，性能穩定，確保測量的準確性；供電范圍寬，正面外殼防護等級高，能適應現場各種惡劣條件；法蘭位置可供選擇靈活安裝。
技術參數
|
輸出方式 |
4～20mA（三線制） |
0～5V（三線制） |
0～10V（三線制） |
RS485（四線制） |
|
工作電壓 |
10-30Vdc |
10-30Vdc |
16-30Vdc |
10-30Vdc |
|
傳感器 |
NDIR傳感器，帶ABC自校驗功能 |
|||
|
平均電流 |
< 40mA |
|||
|
工作溫度 |
0℃~50℃ |
|||
|
工作濕度 |
0-85%RH（無凝露） |
|||
|
測量濃度 |
0-2000PPM/0-5000PPM |
|||
|
精度 |
(±40ppm±3%MV)ppm |
|||
|
響應時間(T90) |
2min |
|||
|
防護等級 |
殼體IP65/探桿IP30 |
|||
|
電磁兼容 |
EN 61326-1 |
|||
|
使用壽命 |
>5年 |
|||
選型說明
代號及說明
備注
LFG202-
風管式二氧化碳變送器
型號
1
2000ppm
量程
2
5000ppm
V0
0-5V
輸出
V10
0-10V
A4
4-20mA
RS
RS485/Modbus
LFG202 — 1 — V10
選型舉例
一、接線說明

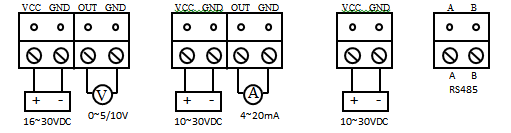

根據選型不同，其接線方式會不同，下圖分別為電壓輸出、電流輸出、RS485輸出接線方式：
二、安裝說明

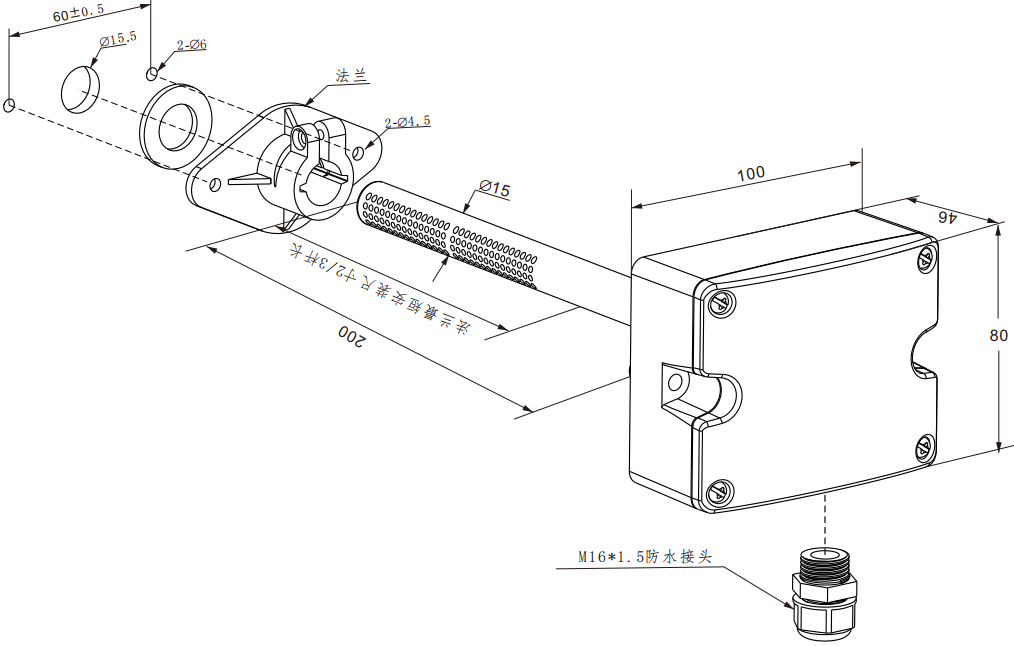

如圖使用法蘭固定安裝方式：在管道上鉆一個直徑為15.5mm的通孔，首先將密封墊和法蘭固定在風道上，再將探桿插入到風道中（法蘭安裝位置最短要≥2/3桿長），鎖緊法蘭螺釘使其抱緊探桿。安裝尺寸如圖所示
