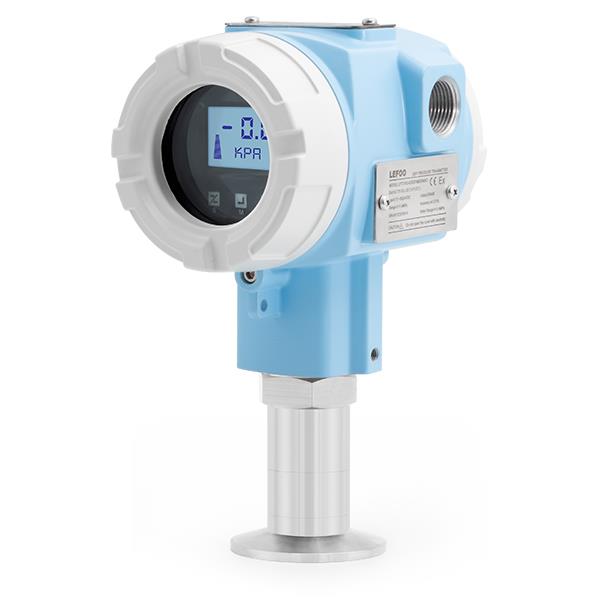

概 述
LFT703能準確測量液體、氣體或蒸汽的壓力并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通過手操器、組態軟件操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。廣泛應用于石油、化工、電力水文等工業現場的壓力測量。
技術參數
項目
內容
量程
40kPa、250kPa、1MPa、3MPa
精度
±0.075%F.S
年穩定度
±0.2%量程上限
工作溫度
-20~70℃帶顯示
存儲溫度
-40~85℃
被測介質
液體、氣體或蒸汽
膜片材質
316L、哈氏合金C、鉭
電氣性能
二線制
四線制
輸出方式
4~20mA
4~20mA+HART
RS485
供電電源
12~36VDC
12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
P65
過程接頭
M20*1.5外螺紋、NPT1/2外螺紋、G1/2外螺紋
壓力形式
表壓G
認證項目
ExdllCT6
選型說明
型號和規格代碼表
提供快
齊平膜壓力變送器選型LFT701
1
壓力類型
G
表壓
2
量程
C
0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar)
D
0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
E
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar)
F
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)
3
膜片材質
S
316L
H
哈氏合金C
T
鉭
4
填充液
D
硅油
5
電器接口
1
M20*1.5
2
G1/2
3
NPT1/2
6
輸出方式
N
4~20mA
J
4~20mA+HART
F
RS485
7
過程接頭
M
M20*1.5外螺紋
G
G1/2外螺紋
N
NPT1/2外螺紋
8
安裝支架
N
無支架
B4
管裝彎支架(碳鋼)
B5
平板彎支架(碳鋼)
9
防爆處理
N
普通型
D
隔爆ExdlICT6
10
顯示
M5
帶顯示
N
無顯示
11
附加要求
P
M20*1.5外螺紋配引壓焊接頭
N
連接件材質316L
K
脫脂洗凈處理
L
懸掛式位號牌
H
防雷保護(耐瞬變電壓)
E
英文銘牌
V2
二閥組
LFT701
G
C
S
D
1
J
M
N
N
M5
